環境噪聲自動監測系統
一、建設背景
1、為深入貫徹以人為本生態發展思想，圍繞新時期噪聲污染防治工作新要求，深化聲環境質量監測，聚焦噪聲投訴多的敏感區域，規范強化噪聲源監測，提升噪聲監測自動化，現代化水平。
- 其第四章工業噪聲污染防治中第三十八條要求噪聲重點排污單位應當按照國家規定，安裝、使用、維護噪聲自動監測設備，與生態環境主管部門的監控設備聯網。建筑施工單位應當按照規定制定噪聲污染防治實施方案，采取有效措施，減少振動、降低噪聲。建設單位應當監督施工單位落實噪聲污染防治實施方案。
- 主要目標通過實施噪聲污染防治行動，基本掌握重點噪聲源污染狀況，不斷完善噪聲污染防治管理體系，有效落實治污責任，穩步提高治理水平，持續改善聲環境質量，逐步形成寧靜和諧的文明意識和社會氛圍。到2025年，全國聲環境功能區夜間達標率達到85%。
- 《排污許可管理條例》中規定，依照法律規定實施排污許可，依法將水、大氣、土壤和固體廢物等污染要素納入許可管理，逐步將噪聲等污染要素通過修法全部納入管理，終實現環境要素的全覆蓋。
生態環境部發布《關于加強噪聲監測工作的意見》中明確要求深化聲環境質量監測、拓展敏感區域監測、鼓勵社會組織參與噪聲監測、加強監測質量管理。其中到 2025 年全國地級及以上城市全面實現功能區聲環境質量自動監測；根據噪聲污染投訴情況，建立城市噪聲污染負面清單，采取有效措施防止減輕噪聲污染，切實推動解決人民群眾身邊的噪聲污染問題；可根據需要在居民區、公共場所安裝噪聲自動監測系統，設立電子公告牌，共同推動公共場所等社會生活噪聲污染治理。明確要求聚焦噪聲投訴多的敏感建筑物集中區域、居民住宅區和街道、廣場、公園等公共場所，加強部門聯動，鼓勵社會參與，全力推動解決噪聲擾民、噪聲污染問題。
二、符合標準
GB 3096-2008 《聲環境質量標準》
GBT 3785.1-2010 《電聲學 聲級計 第 1 部分：規范》
JJG 1095-2014 《環境噪聲自動監測儀檢定規程》
JJG 188-2002 《聲級計檢定規程》
JJG 778-2005 《噪聲統計分析儀檢定規程》
JJG 449-2001 《倍頻程和 1/3 倍頻程濾波器檢定規程》
HJ907-2017 《環境噪聲自動監測系統技術要求》
HJ906-2017《功能區聲環境質量自動監測技術規范》
HJ/T 212-2005 污染源在線自動監控（監測）系統數據傳輸標準》
HJ 640-2012 環境噪聲監測技術規范-城市聲環境常規監測
環境噪聲自動監測系統運行和質控技術規范（即將實施）
三、聲功能區建設
1.點位數量確定原則
功能區噪聲自動監測站點位數量按照城市規模確定。功能區噪聲自動
監測站監測點位數量要求如下表：
|
序號 |
城市規模 |
市區常住人口數量 |
建設數量 |
|
1 |
巨大、特大城市 |
＞300 萬人 |
≥20 個 |
|
2 |
大城市 |
100 萬人~300 萬人(含) |
≥15 個 |
|
3 |
中等城市 |
50 萬人~100 萬人(含) |
≥10 個 |
|
4 |
小城市 |
＜50 萬人 |
≥7 個 |
(HJ 640-2012 環境噪聲監測技術規范-城市聲環境常規監測）
2.點位布設原則
2.1 測點選擇按照 GB 3096 附錄 B 中普查監測法，各類功能區粗選出其等效聲級與該功能區平均等效聲級無顯著差異，能反映該類功能區聲環境質量特征的測點若干個，再根據如下原則確定該功能區聲環境質量自動監測點位。
2.2 能滿足自動監測儀器的安裝、正常運行、日常管理和質量控制等條件要求。
2.3 監測點位維護方便并能保障安全可靠、長期穩定地運行。
2.4 應避開反射面和附近的固定噪聲源，盡量避開樹木（風天樹葉聲）的影響。
2.5 監測點位應兼顧行政區劃分。
2.6 4 類聲環境功能區選擇有噪聲敏感建筑物的區域，其他類別功能區也盡量選擇有敏感點建筑物的區域。
2.7 自動監測系統工作噪聲對傳聲器的影響應低于環境噪聲 10 dB（A）以上，否則應采取降噪措施減少自動監測系統工作噪聲的影響。
2.8 監測點位應不受強電磁干擾，應避免被高大建筑物、聲屏障等阻礙噪聲傳播，應避免安裝在風口處
2.9 選點過程中應注意，每類區至少 1 個點位，空間分布合理，點位宜分散不宜集中。
2.10 優先選擇有手工監測點的位置，若原有功能區手工監測點位符合《功能區聲環境質量自動監測技術規范》（HJ906-2017）要求，可直接在該點安裝噪聲自動監測儀器。
3.監測項目
3.1 各小時的等效聲級 Leq,h、累積百分聲級 L10、L50、L90 、大值Lmax、小值 Lmin 和標準偏差 SD。
3.2 晝間等效聲級 Ld、夜間等效聲級 Ln 和夜間大聲級 Lmax。
3.3 小時有效采集率及晝間、夜間有效采集率。
3.4 氣象監測單元記錄監測時間段的氣象參數（如：風速、風向、溫度、濕度、氣壓等）和天氣情況（如：雨雪、雷電等）。并統計：分鐘平均風速和分鐘降水量、小時平均風速和小時降水量。
四、工業企業廠界環境噪聲監測建設
1) 點位選擇及布設
測點位置
根據工業企業聲源、周圍噪聲敏感建筑物的布局以及毗鄰的區域類別， 在工業企業廠界布設多個測點，其中包括距噪聲敏感建筑物較近以及受被測聲源 影響大的位置。
測點位置一般規定
一般情況下，測點選在工業企業廠界外 1m，傳聲器距離地面高度4m。 測點位置其他規定
當廠界有圍墻且周圍有受影響的噪聲敏感建筑物時，且圍墻高度超過 3.5m 時，測點應選在廠界外 1m、 高于圍墻 0.5m 以上的位置。
當廠界無法測量到聲源的實際排放時，如：聲源位于高空、廠界有聲屏 障、受影響的噪聲敏感建筑物高于廠界圍墻等情況，測點可設在受影響的噪聲敏 感建筑物戶外 1m 處的位置。
當被測工業企業與其它工業企業相鄰時，在相鄰廠界處不需要布設監測點位。
測點布設環境條件
測點應選擇在背景噪聲較小的位置，注意避開交通干線或其他噪聲源的 影響，且盡量避開人流聚集活動區域。廠界測點與任意反射面 (地面除外) 距離 應不小于 3.5 m。能滿足自動監測儀器的安裝、長期穩定地運行、 日常管理和質 量控制等條件要求。監測點應不受強電磁干擾，應避免被高大建筑物、聲屏障等 阻礙噪聲傳播，應避免安裝在風口處。
2) 監測項目
3) 聲學指標
單次測量 (1 min) 的等效聲級 Leq、累積百分聲級 (L5、L10、L50、L90、L95) 、大值 Lmax、小值 Lmin、標準偏差 SD。夜間大聲級 LAmax。
氣象參數
有選配氣象監測單元的，記錄監測時間段的氣象參數 (如：風速、風向、 溫度、濕度、氣壓、降水量等) ，并統計分鐘平均風速和分鐘降水量。
五、營業性文化娛樂和商業經營場所噪聲監測建設
1) 這里的場所指文化娛樂、體育、餐飲等場所，例如酒吧、KTV、酒店 等。
2) 點位布設
2.1 根據 GB22337-2008《社會生活環境噪聲排放標準》，點位選擇 根據社會生活噪聲排放源、周圍噪聲敏感建筑物的布局以及毗鄰的區域 類別，在社會生活噪聲排放源邊界布設多個測點，其中包括距噪聲敏感 建筑物較近以及受被測聲源影響大的位置。
2.2 一般情況下，測點選在社會生活噪聲排放源邊界外 1 m、高度1.2 m 以上、距任一反射面距離不小于 1m 的位置。
2.3 當邊界有圍墻且周圍有受影響的噪聲敏感建筑物時，測點應選在邊界外 1m、高于圍墻 0.5m 以上的位置。
3) 監測指標
聲學指標
單次測量 (1 min) 的等效聲級 Leq、累積百分聲級 (L5、L10、L50、 L90、L95) 、大值 Lmax、小值 Lmin、標準偏差 SD。夜間大聲級 LAmax。
氣象參數
有選配氣象監測單元的，記錄監測時間段的氣象參數 (如：風速、 風向、溫度、濕度、氣壓、降水量等) ，并統計分鐘平均風速和分鐘降水量。
六、功能區環境噪聲自動監測系統

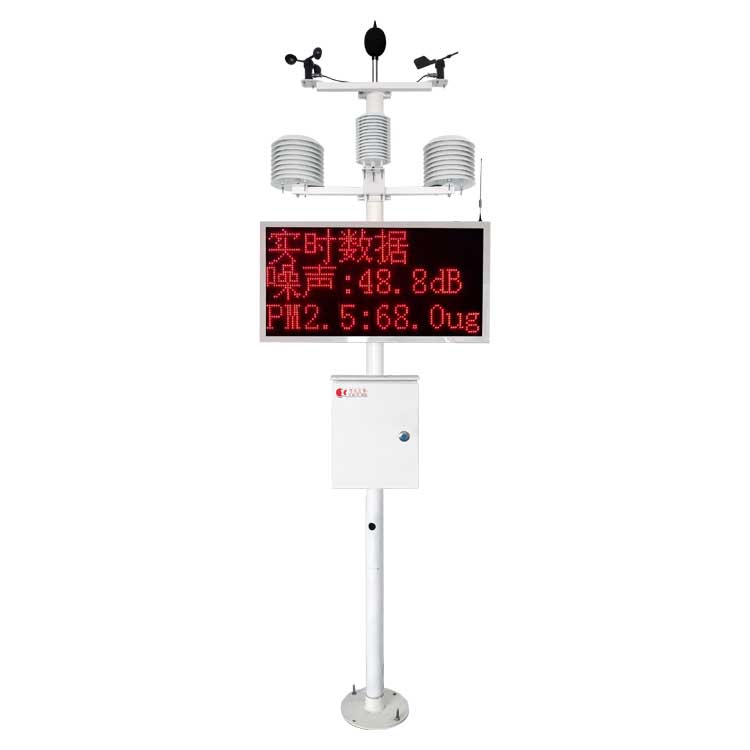

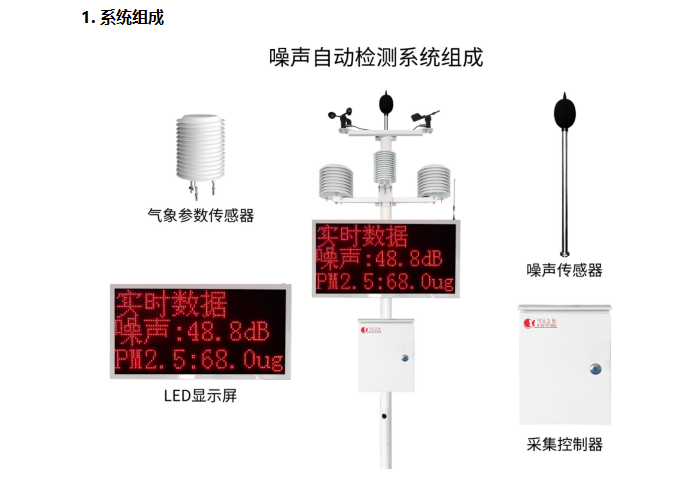

噪聲監測子站是環境噪聲自動監測系統的戶外采樣部分，包括全天候戶外 傳聲器、采集分析單元、通信單元、電源控制單元以及機箱等。環境噪聲自動監測系統是由噪聲監測子站、傳輸網絡、噪聲監控 平臺等組成的，能實現噪聲自動監測并實時進行噪聲數據統計分析的系統。噪 聲監測子站可擴展氣象監測模塊、車流量監測模塊、視頻監控模塊、LED 顯示 模塊、語音播報模塊等。
氣象監測模塊可用于實時測量風速、風向、降水量、溫度、濕度、氣壓等 氣象參數。
車流量監測模塊用于對車流量、車速、車型比等數據監測。
視頻監控模塊可對現場情況進行拍照、錄像、錄音。
語音播報系統可以實現噪聲超標語音自動播報功能，并具備遠程人工語音 功能。

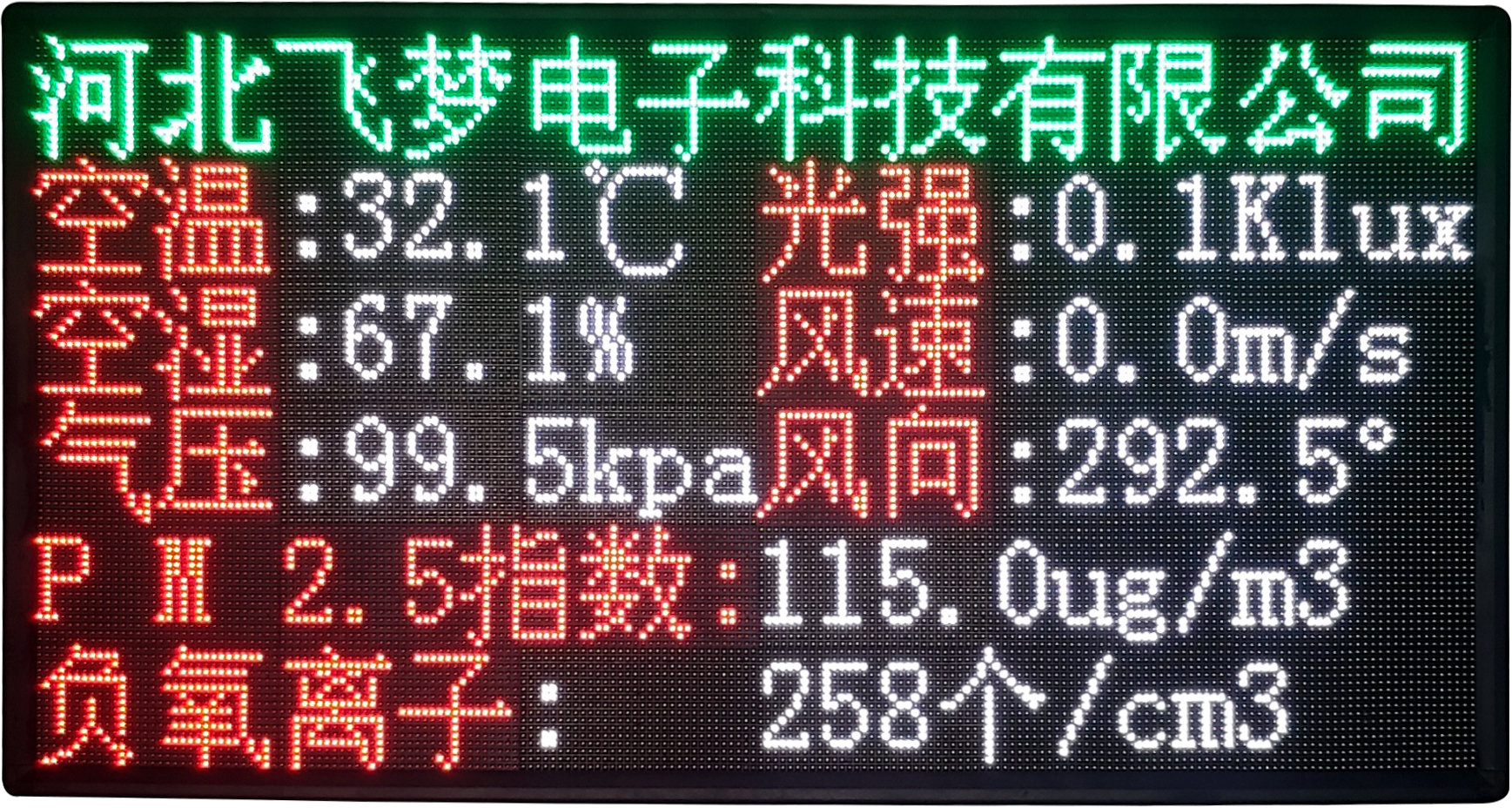

戶外 LED 顯示模塊，可顯示實時噪聲值，支持用戶自定義信息展示。

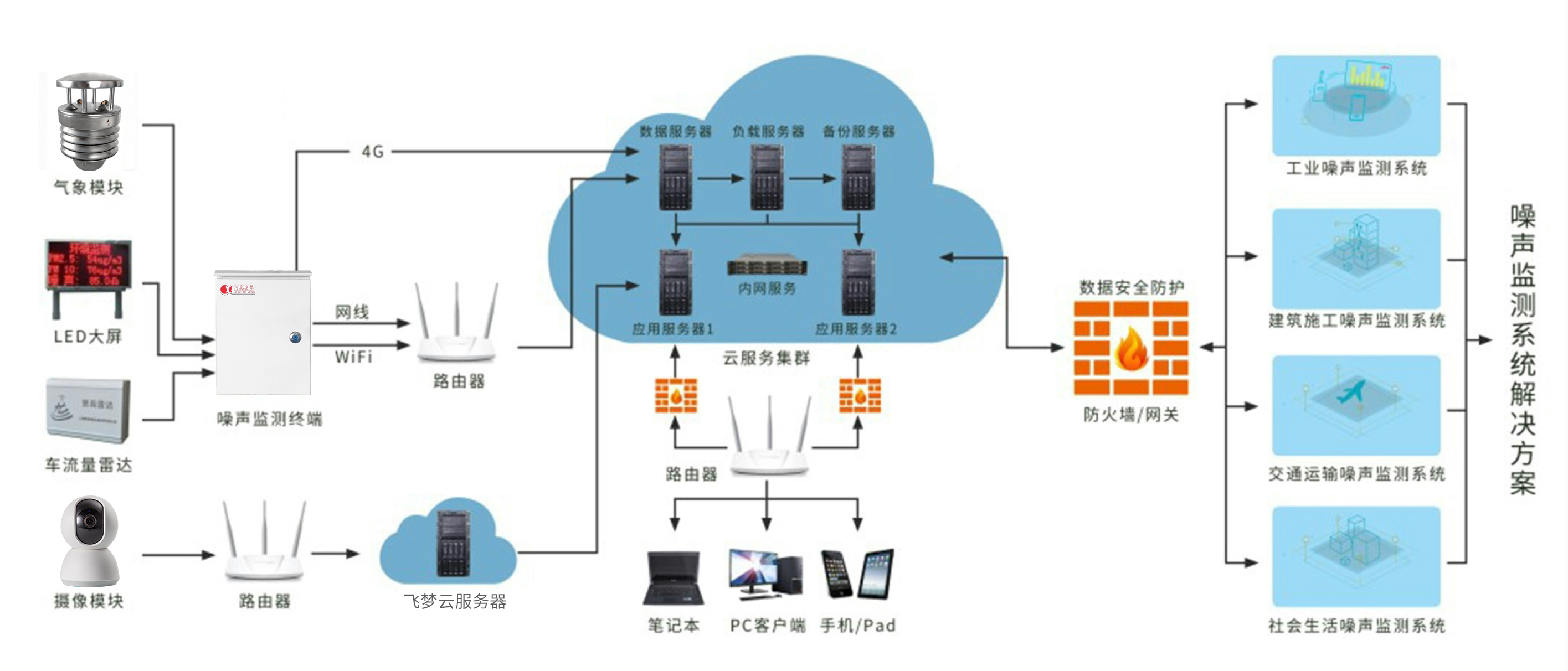

2. 系統架構
3. 噪聲監控系統

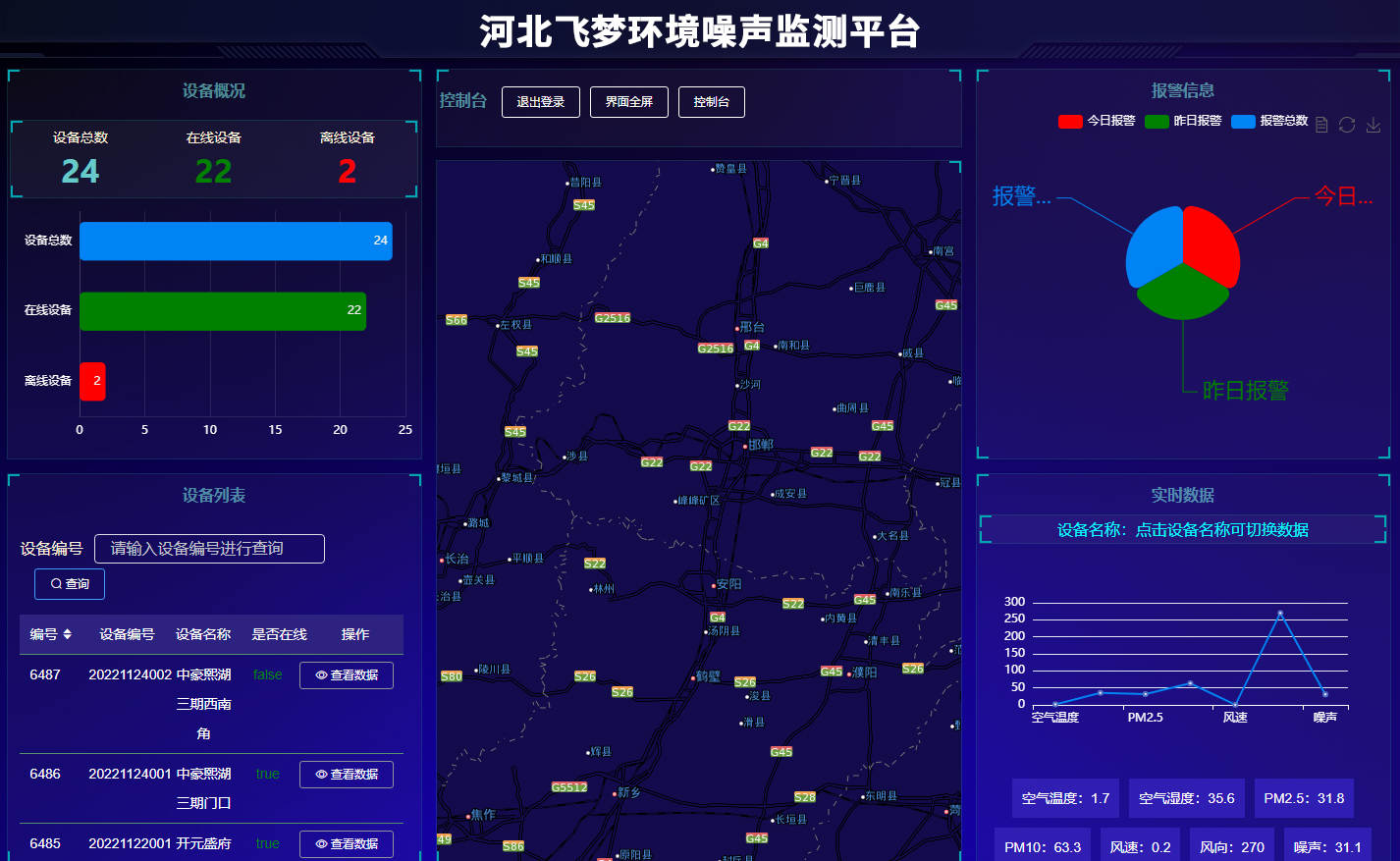

云平臺是一款對儀器設備數據進行實時監測的系統管理平臺， 平臺主要包括實時監測、云備份、設備管理、系統管理、數據分析、報表生成 等六大功能模塊。可以遠程實時查看噪聲數據，不同的應用場景可選擇不同監 測界面。同時支持大屏展示功能，直觀對噪聲數據、事件、聲源類別、測點達 標率、現場視頻進行查看，實現噪聲數據的可視、可測、可服務。
數據可靠性高：系統設置有斷線續傳功能，防止數據丟失，保障數據完 整性
終端設備兼容：平臺可同時兼容多個型號的飛夢噪聲監測儀器
平臺部署靈活：針對不同的客戶，可以選擇使用飛夢云平臺，或者搭建 自己的私有平臺
系統安全性高：系統對登陸用戶信息加密，并進行接口身份驗證，同時 應用數據根據不同層級用戶權限進行限制，有效保障系統的數據安全
開放擴展性：系統開放接口，支持與其他平臺對接并實現數據交互共享； 系統采用分布式部署，具備良好的可擴展性
報表靈活定制：根據用戶需要生成日報表、月報表、季報表、年報表等
4.Web 端界面展示
5.聲源自動識別系統
聲源智能識別系統基于聲源識別模型與信號特征構建聲源數據庫，利用 人工智能大數據分析，實現對環境自然聲和建筑施 工、社會生活、交通運輸、工業生產場景的主要聲源識別、噪聲事件解析和 多維度統計評價分析。
主要特點：
識別成功率高。
模型模塊化設計，可快速部署。
可與超標事件關聯分析， 自動識別超標聲源類別。
噪聲自動監測和聲源識別同步進行。
6.主要技術參數
6.1 噪聲監測子站技術參數
|
項目 |
噪聲監測系統 |
||||||||||||||||||||||||||||||||||||||||
|
全天候戶外傳聲器 |
|||||||||||||||||||||||||||||||||||||||||
|
符合標準 |
JJG 175-2015 《工作標準傳聲器 (靜電激勵法) 檢定規程》 |
||||||||||||||||||||||||||||||||||||||||
|
靈敏度 |
250 Hz 時大于 30 mV/Pa |
||||||||||||||||||||||||||||||||||||||||
|
傳聲器指向性 |
支持 00 和 900 入射 |
||||||||||||||||||||||||||||||||||||||||
|
動態范圍 |
17 dB~145 dB |
||||||||||||||||||||||||||||||||||||||||
|
使用環境 |
工作溫度: -30℃~+50℃ 相對濕度：0~100% (不凝結) 環境壓力：65 kPa~108 kPa |
||||||||||||||||||||||||||||||||||||||||
|
防護功能 |
具有防風、防雨、防塵、防干擾功能，并適應長期連續使用 配有防風球，有自動修正功能，并且在風速 30 m/s 時不損壞 |
||||||||||||||||||||||||||||||||||||||||
噪聲采集分析單元 |
|||||||||||||||||||||||||||||||||||||||||
|
全天候防護箱 |
防護箱配備專用鑰匙，具有強度好、硬度高、表面美觀、密封性好，抗腐蝕，抗電磁干擾，易維護的特點；防護等級 IP65 |
|
安裝方式 |
支持立柱安裝、墻面安裝、地面安裝 |
6.2 六參數氣象監測模塊參數指標
主要特點
☆ 可同時測量風速、風向、溫度、濕度、氣壓雨量六種氣象參數
☆ 可全天候工作，不受暴雨、冰雪、霜凍天氣的影響
☆ 測量精度高，性能穩定
☆ 結構緊湊美觀，安裝拆卸方便
☆ 采用全金屬外觀，抗干擾能、抗腐蝕、抗電磁輻射能力強
☆ IP65 防護等級
☆ 免維護，不需現場校準
技術指標
|
氣象要素 |
測量范圍 |
分辨率 |
準確度 |
|
大氣溫度 |
-50~85℃ |
0.1℃ |
±0.2℃ |
|
相對濕度 |
0~100%RH |
0.1%RH |
±2% RH |
|
風向 |
0-360º |
0.1 º |
±3º |
|
風速 |
0-60m/s |
0.1m/s |
±0.3m/s |
|
氣壓 |
10~1100hPa |
0.1hpa |
±0.3hpa |
|
雨量 |
0~200mm |
0.1mm |
±5% |
6.4 戶外顯示屏
可根據需要選擇戶外雙色顯示屏或戶外全彩顯示屏
6.5 攝像頭
|
型號 |
DS-2DC3A20IW-D/W(2.7-12mm) |
|
|
鏡頭 |
焦距 |
2.7-12mm，4 倍光學 |
|
水平視角 |
100.5-32.6 度 (廣角-望遠) |
|
|
功能 |
Smart 偵測 |
人臉偵測、區域入侵偵測、越界偵測、進入?yún)^(qū)域偵測、離 開區域偵測、物品遺留偵測、音頻異常偵測、移動偵測、 視頻遮擋偵測 |
|
水平及垂直范圍 |
水平 350°；垂直 0°-90° |
|
|
斷電記憶 |
支持 |
|
|
預置點個數 |
300 個 |
|
|
3D 定位 |
支持 |
|
|
網絡 |
網絡協議 |
IPv4/IPv6,HTTP,HTTPS,Qos,FTP,SMTP,UPnP,SNMP,DNS,D DNS,NPT,RTCP,RTSP,RTP,TCP/IP,DHCP,PPPoE,Bonjour |
|
安全模式 |
授權的用戶名和密碼， 以及 MAC 地址綁定；HTTPS 加密； IP 地址過濾 |
|
|
WiFi 指標 |
無線模式 |
IEEE802.11b.802.11g.802.11 n |
|
頻率范圍 |
2.4GHz 至 2.4835GHz |
|
|
信通帶寬 |
支持 20/40MHz |
|
|
接口 |
網絡接口 |
RJ45 網 口， 自適應 10M/100M 網絡數據 |
|
電源接口 |
DC12V |
|
|
RS485 控制接口 |
采用半雙工模式，支持自適應 HIKVISION,PELCO-P 和 PELCO-D (可添加) 協議 |
|
|
一般規范 |
功耗 |
18W max |
|
防護等級 |
IP66,6000V 防雷、防浪涌、防突波、符合 GB/T17626.5 四 級標準 |
|

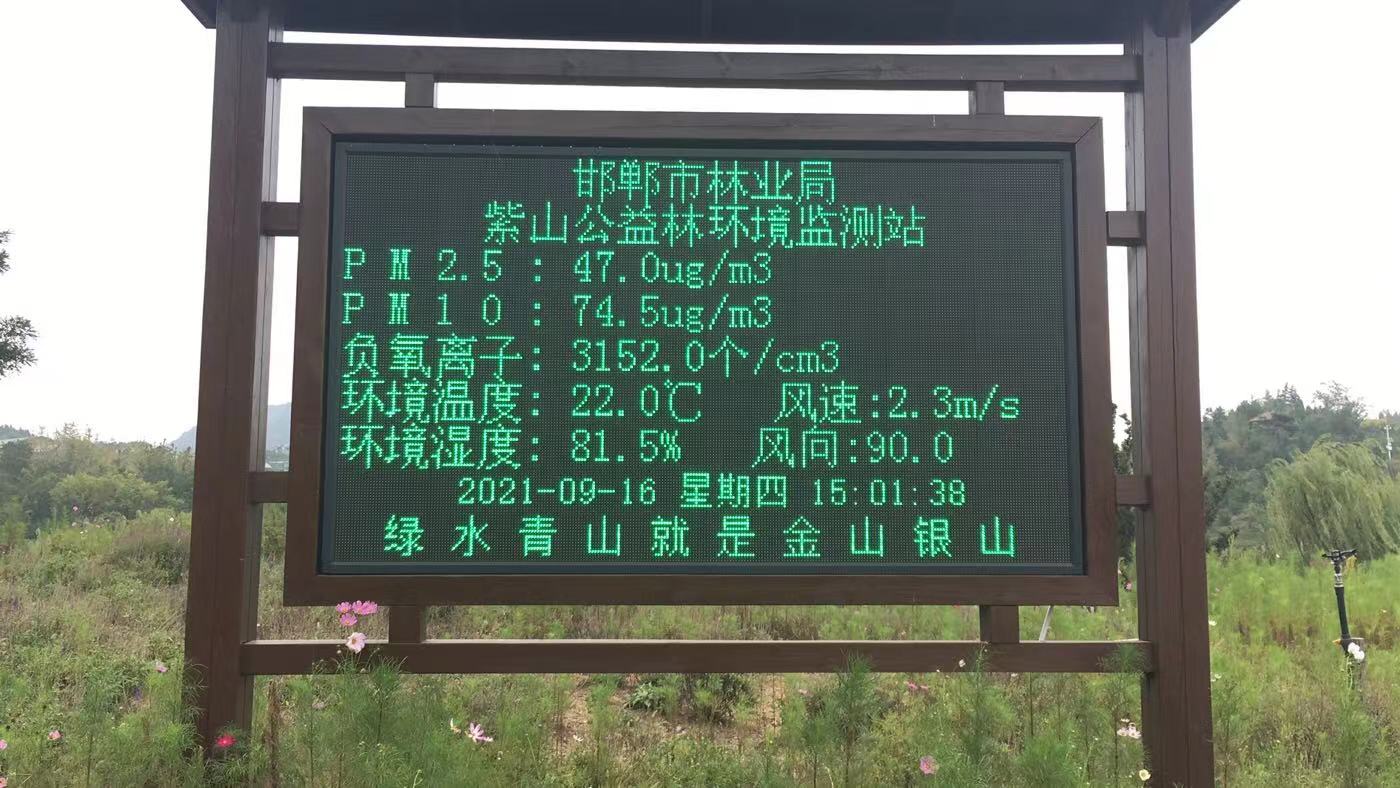

七.現場案例圖片
八、產品報價表
|
環 境 噪 聲 自 動 監 測 系 統 報 價 表 |
||
|
配置清單和市場定價 |
||
|
配置 |
配置名稱 |
數量 |
|
噪聲監測模塊 |
在線版 (含通訊單元) |
1 |
|
全天候戶外傳聲器 |
1 |
|
|
戶外保護罩 |
1 |
|
|
擴展模塊 (串口、網口、靜電激勵器) |
1 |
|
|
選配軟件 |
頻譜分析功能 (1/1 OCT、1/3 OCT) |
1 |
|
靜電激勵遠程校準功能 |
1 |
|
|
電荷注入法 CIC 自檢功能 |
1 |
|
|
聲源識別分析包 (軟件平臺內使用) |
1 |
|
|
外設對接服務 (對接氣象模塊、車流量模塊、戶外顯示屏) |
1 |
|
|
選配硬件 |
立柱 |
1 |
|
主控箱和配電箱 |
1 |
|
|
攝像頭模塊 (含攝像頭控制協議) |
1 |
|
|
氣象站模塊 |
1 |
|
|
太陽能板 |
1 |
|
|
顯示屏模塊 (0.3 平雙基色) |
1 |
|
|
語音播報顯示屏模塊 (0.3 平雙基色) |
1 |
|
|
聲校準器 |
1 |
|
|
平臺 |
購買軟件 |
1 |
|
云平臺 (不含終端流量費) |
1 |
|
|
安裝調試費 |
基礎施工和電線鋪設 |
1 |
|
安裝調試 |
1 |
|
|
運維費用 |
1 |
|
